ErgoArrowsPro v1.5

¥36,000 JPY

セール売り切れ

税込。

ケースオプションアルミ削り出しケース（白）アルミ削り出しケース（黒）ケースレスケースのみ（白）ケースのみ（黒）カバーケース（黒・有線）カバーケース（白・有線）カバーケース（黒・無線）カバーケース（白・無線）

数量

注意事項

発送は8月後半から9月を予定しています。

本キットはハンダ付けが一部必要となるDIYキットです。
ハンダ付けに抵抗が有る方はマイコンにKeebMicro-Cを使用し、コンスルーを使用してください。
セットにより別途必要な部品がある場合がありますので、購入前に必ず確認してください。

ErgoArrowsProとは

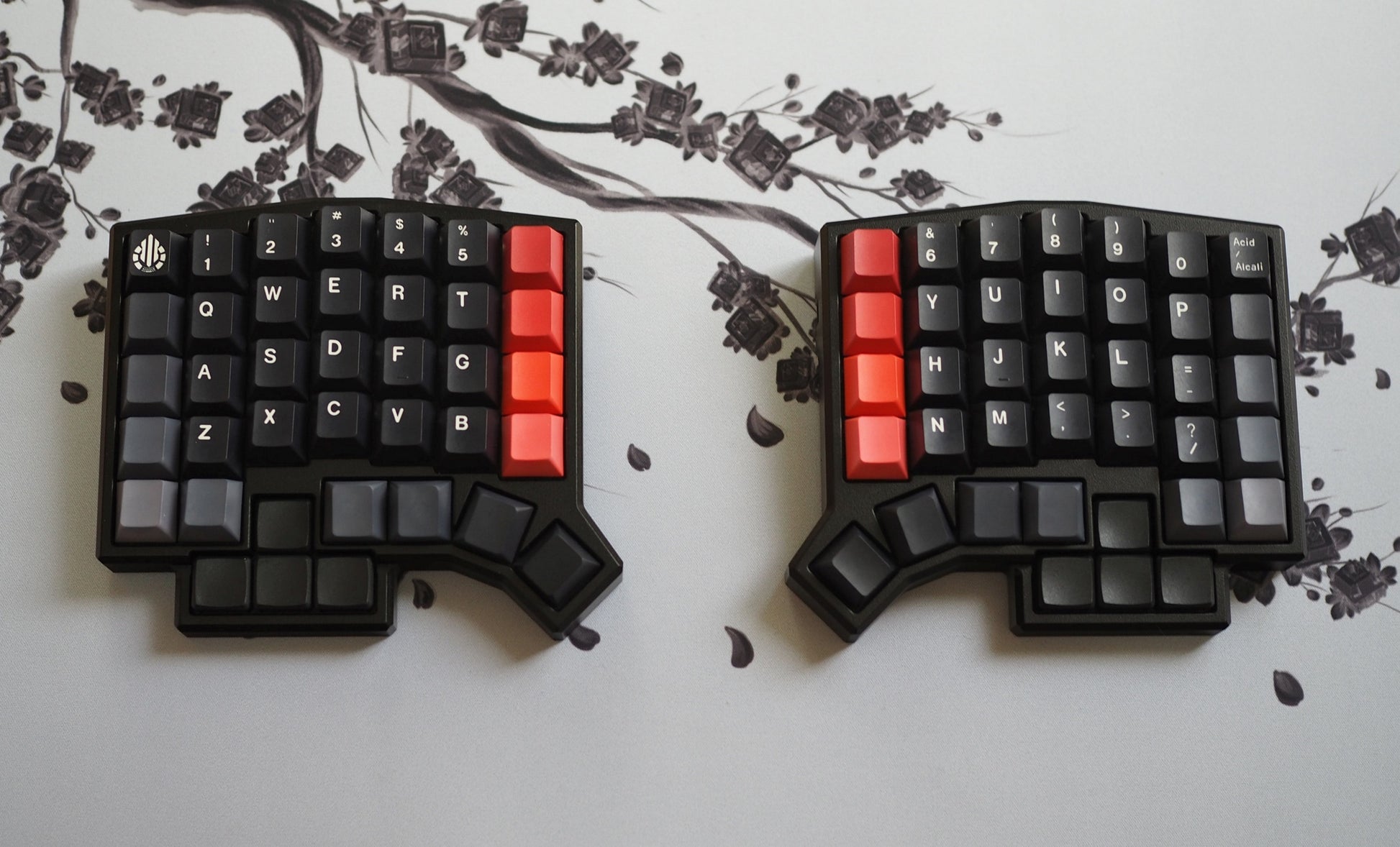

ErgoArrowsProはキーが縦にずれたColumnStaggeredオール1uキーの分割キーボードです。
本キーボードの特徴は以下のとおりです。

両手にロープロファイルのアローキー（カーソルキー、矢印キー）を備えたキーレイアウト・アルミ削り出しケースを標準採用
スイッチソケットを採用し、キースイッチのホットスワップが可能・自作キーボード初心者が不安になりがちな「T」「B」キーを両手側に備えることで移行コストを低減・親指を無理なく活用する親指キーレイアウト
ウォルナット削り出し製のパームレスト一体型にできるオプションを用意
パームレストと連結してテンティングさせるスタンドオプションを用意（データ公開）
BLE Micro Proを用いたBluetooth接続（完全無線、一部無線）に対応
Remap / VIAに対応しキーマップを簡単に書き換え可能

他の特徴は紹介記事をご参照ください。
https://salicylic-acid3.hatenablog.com/entry/ergoarrows-pro-introduction

仕様

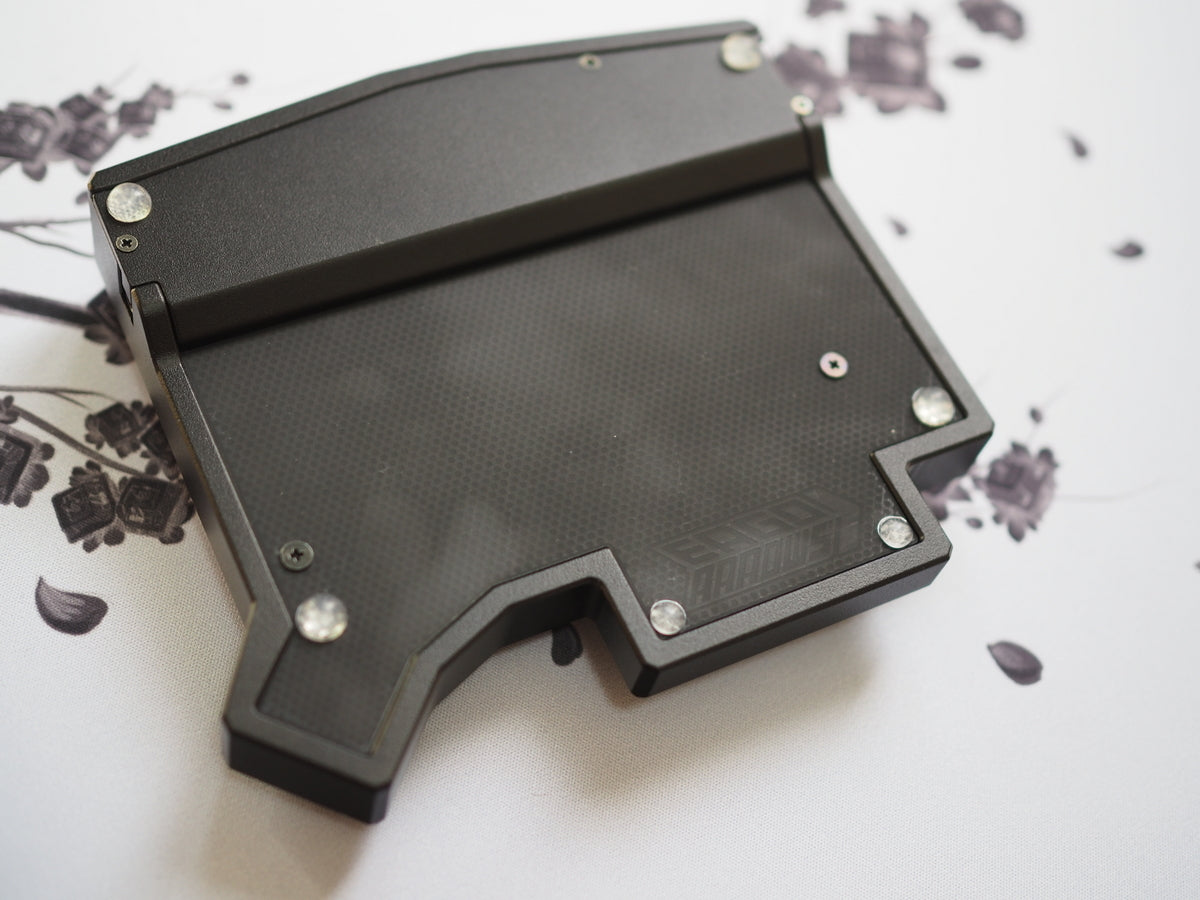

ケース材質：アルミ削り出し
キー数：68キー+8キー
寸法：横296.7mm　縦114.2mm　高さ18.6mm（最薄部）24.3mm（最厚部）
タイピング角度：約5°（アクリルの枚数により調整可能）
LED数：16個

v1.0とv1.5の変更点

ErgoArrowsProをv1.5にするに当たって、以下の点を更新しました。

TRRSジャックをPCBAによってハンダ付け済み
フォームを2枚追加し、ケース内部の反響音を低減
Choc v2スイッチに対応

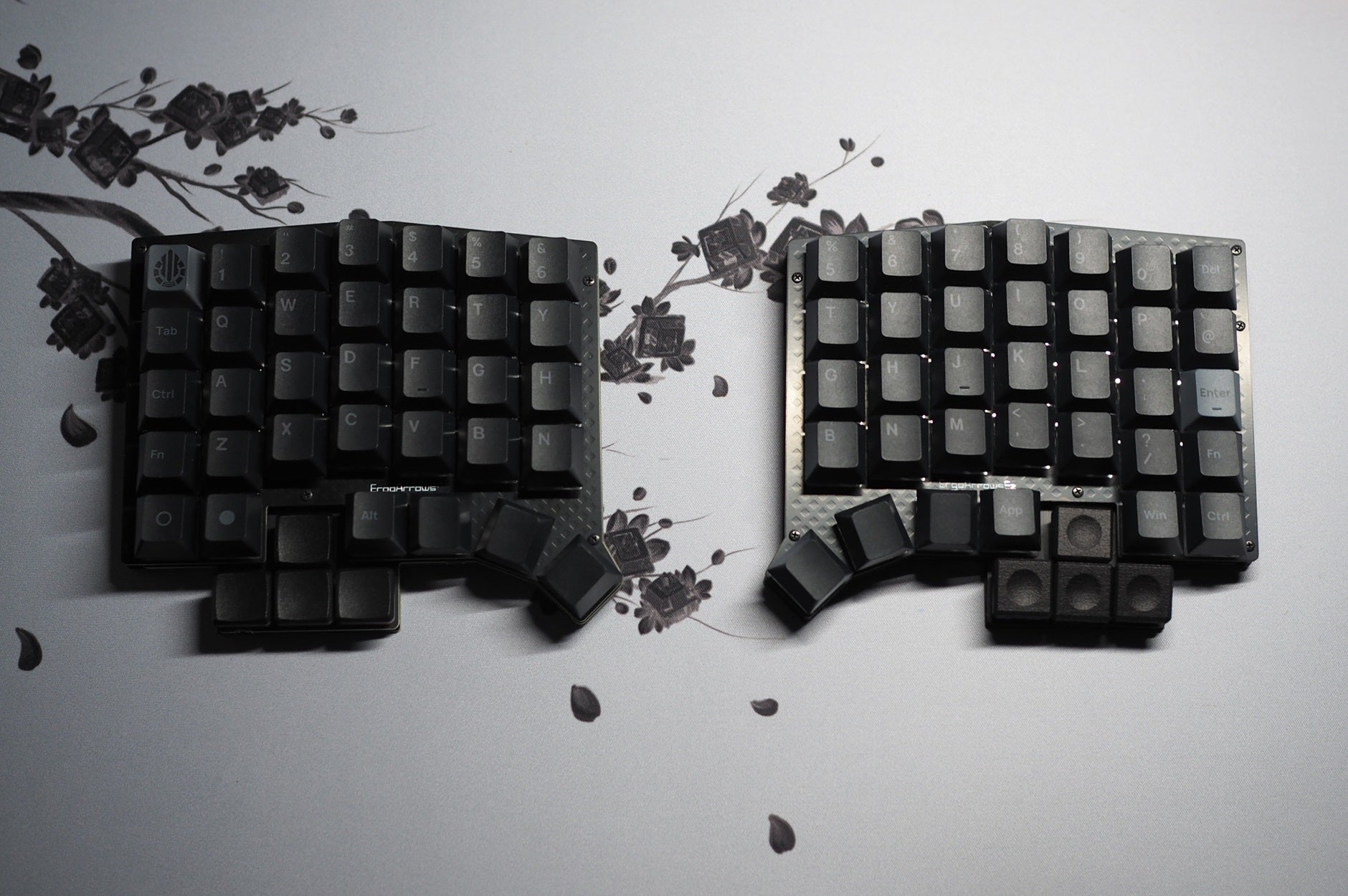

ケースレス版に対応

ErgoArrowsProキット内容

アルミ削り出しケース × 2個
部品実装済み基板 × 2枚
ボトムプレート × 2枚
カバープレート × 2枚
Poronスポンジフォーム × 4枚
ネジ×1式
ゴム足×12個

ErgoArrowsProケースレスキット内容

部品実装済み基板 × 2枚
スイッチプレート× 2枚
ボトムプレート × 2枚
カバープレート × 2枚
ネジ、スペーサー×1式
ゴム足×12個

別途ご用意が必要なもの

キースイッチ（CherryMX互換の物） × 68個
キーキャップ（CherryMX互換の物） × 68個
キースイッチ（Choc v1またはChoc v2） × 8個
キーキャップ（Choc v1用またはCherryMX互換の物で、17mm × 16mmの狭ピッチに対応している物） × 8個
TRSケーブルまたはTRRSケーブル×1本
Type-Cケーブル×1本

※Bluetooth対応には別途部品が必要。詳細はビルドガイド参照。

オススメパーツ

マイコンボード：KeebMicro-C
キースイッチ：Kailh Deep Sea Silent Pro Box Switch
キーキャップ：Acid Capsの各シリーズ
TRSケーブルまたはTRRSケーブル：100円ショップ等で購入できるリール式Auxケーブル※
※ただし、LPME-IOを用いる場合は4極のTRRSケーブルを使用してください。
Type-Cケーブル：充電用でないもの

ビルドガイド

https://salicylic-acid3.hatenablog.com/entry/ergoarrows-pro-build-guide

QC基準

以下の基準でQCを行っております。
この基準以上に厳しい目でチェックされる方はご購入されませんようにお願いします。

キーキャップ、プレート類で隠れない部分の2mm四方以下の表面上の傷
キーキャップ、プレート類で隠れない部分の1mm四方以下のアルミ地肌が見える傷
ネジ穴の外観検査

このQC基準に沿わない製品が万が一お手元に届いてしまった場合は早めにご連絡ください。

ErgoArrowsProケースのみキット内容

アルミ削り出しケース × 2個
ボトムプレート × 2枚
カバープレート × 2枚
Poronスポンジフォーム × 4枚
ネジ×1式
ゴム足×12個

※部品実装済み基板が含まれておりません。

パームレスト単4電池基板セット内容

単4電池基板 × 1枚
単4電池基板 × 2個
L字コネクタ × 1個
I字コネクタ × 1個
接続ケーブル × 1個

※使用するには別途「電池部品セット」が必要です。

カバーケース内容

カバーケース × 1個
ゴム足 × 4個

※無線版と有線版があるので注意してください。

テントスタンド用ネジセット内容

M3ボルト（28mm） × 2個
M3ボルト（18mm）ネジ × 2個
ゴム足×12個

※ネジがなくても使用できますので、本セットは必須ではありません。
※テントスタンドを使用するためにはパームレストの使用が必要です。
※テントスタンド自体は各自で3Dプリントをしてください。
　3Dプリンタがない場合は以下の記事を参考にJLCPCB等に依頼してください。
　材質はレジンプリント「SLA(Resin)」、ナイロンプリント「MJF(Nylon)」で確認済みです。
https://salicylic-acid3.hatenablog.com/entry/jlcpcb-3d-order
