KeebMicro-C

KeebMicro-C

通常価格 ¥3,500 JPY
通常価格 セール価格 ¥3,500 JPY
セール 売り切れ
税込。

注意事項

本部品はマイコンボードです。
ハンダ付けに抵抗が有る方は別途コンスルーを用意して使用してください。
コンスルーは当店では用意しておりません。

ErgoArrowsPro、7sProMax、Guide68には2つ必要です。
片側だけKeebMicro-Cという構成でも使用可能です。

このマイコンへ各キーボードのファームウェアを書き込むことで使用できます。
書き込みはブートローダを起動※して実施してください。
※RST、GND端子をショートさせるか、キーボード上のリセットスイッチを押すことでブートローダが起動します。
ブートローダはDFUを使用※してください。
※Remap使用時にはDFUを選択してください。
 QMK Msys等を使用する場合は末尾に「-bl dfu」を付けてください。

KeebMicro-Cとは

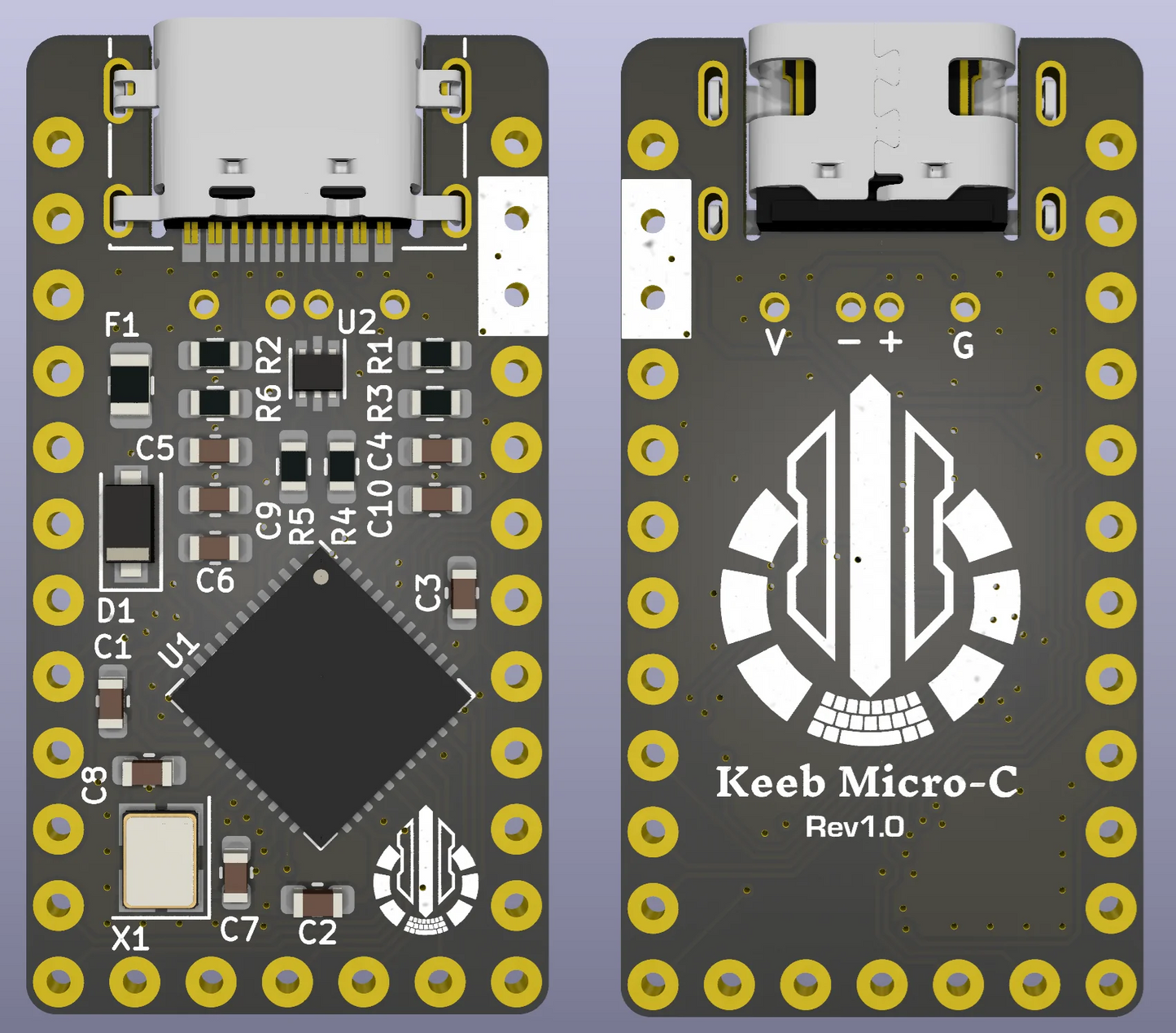

ハンダ付け箇所を減らすために作成したProMicro互換のマイコンです。
コンスルーを使用することでハンダ付けをせずに組み立てることができます。


このマイコンはLucas Jansen氏のgoldfishCC BY-SA 4.0ライセンスに基づいて作成しました。
変更点は以下の通りです。

  • コンスルー対応
  • 基板外形を縮小
  • ロゴを変更
  • USBコネクタを外付けするためのスルーホール追加

CC BY-SA 4.0ライセンスを継承し、KeebMicro-Cを以下に公開します。
https://github.com/Salicylic-acid3/PCB_Data/tree/master/KeebMicro-C
