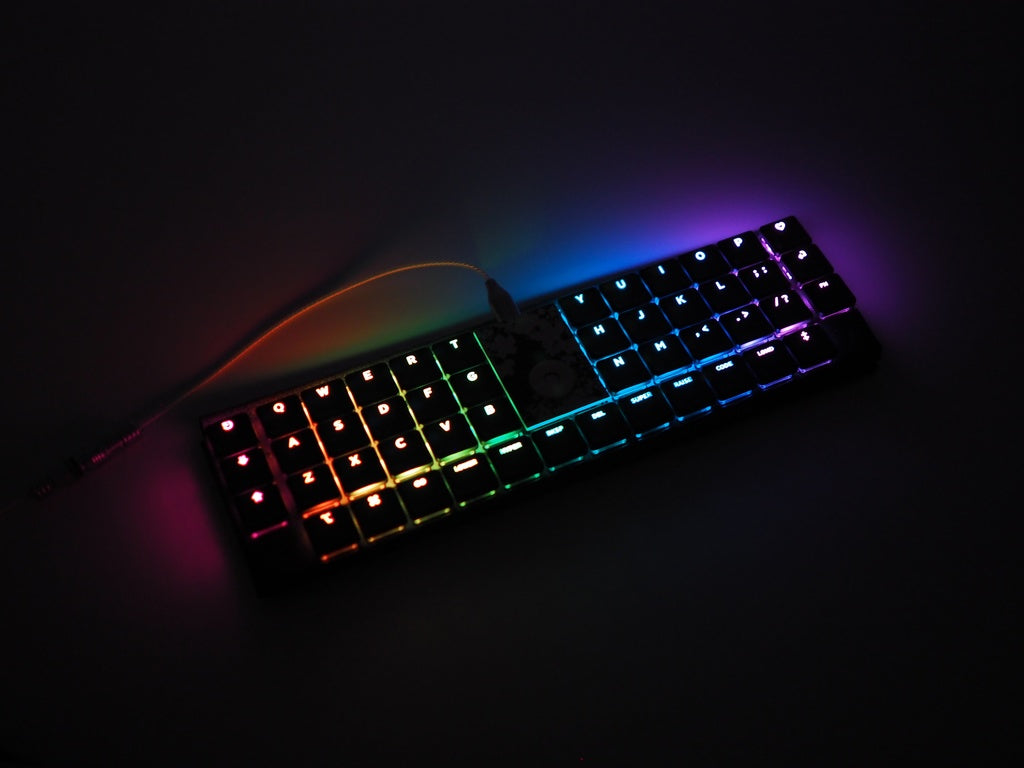

Naked48Ez

Naked48Ezのご紹介

Naked48Ezは48キーの薄型Ortholinear（キーが碁盤の目状に並んでいる）キーボードです。

 以下のコンセプトで作成しました。

・Kailhロープロファイルキースイッチ専用設計
・キーキャップもKailhロープロファイル専用設計
・輝ける（バックライトLED搭載可能）
・一体型ながらホームポジションを左右各１キー分ずつ外側へ（最下段を除く）
・最下段のキーをそのままひとつなぎで配置することにより、親指で押せるキーが増加
・持ち運びのために蓋付きカバーを純正で用意
・テンキーパッド、カーソルキーパッドをTRSケーブルで外部接続可能

一体型でOrtholinear配列ながら狭ピッチのキーキャップ専用なので、手の小さい人も指が届きやすく、
分割配置なので手の大きい人も比較的ゆったり打鍵できます。
※分割型ほど両手の間隔は広げられませんが。。

別売りのテンキーパッドを3.5mmステレオケーブルで繋げられることにより、USBポート一つでテンキーパッドまで利用できます。

※Naked48LEDキットは廃止となり、ソケット、ダイオード、LEDをハンダ付け済み、カバー同梱のNaked48Ezに変更となりました。

キット内容（Naked48Ez）

本キットに含まれる内容は以下の通りです。

基板（実装済み）×1枚
FR-4製プレート×5枚
アルカンターラ製カバー×1枚
スペーサー（3.5mm）×10個
スペーサー（10mm）×4個
ネジ（3mm）×28個＋予備
ネジ（4mm）×10個
マグネットホック×1個
ゴム足×4個

キット以外に必要なもの

本キットは、以下の物が含まれていないので別途用意してください。

＜必須＞
MicroUSBケーブル　　1本
キーボードとPC接続用 キースイッチ　　48個
Kailhロープロファイルのもの キーキャップ　　48個
Kailhロープロファイルのもの Pro Micro　　1個
コンスルー　　2個 (※スプリングピンヘッダ)

＜オプション＞
3.5mmステレオケーブル 1本 Setta21、Nafudaとの接続用

ビルドガイド

＜本体のみ＞
https://salicylic-acid3.hatenablog.com/entry/naked48ez-build-guide

＜Yukata-Cover取り付け＞
https://salicylic-acid3.hatenablog.com/entry/yukata-cover-build-guide

デザインコンセプト紹介

https://salicylic-acid3.hatenablog.com/entry/naked48led-concept
